Les capteurs horizontaux sont des tubes de polyéthylène ou de cuivre gainés de polyéthylène. Ils sont installés en boucles enterrées horizontalement à faible profondeur (de 0,60 m à 1,20 m).
Dans ces boucles circule en circuit fermé de l’eau additionnée d’antigel ou le fluide frigorigène de la pompe à chaleur (selon la technologie employée).

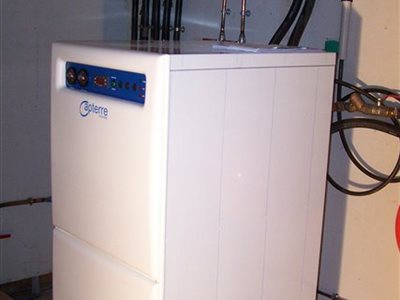

Les capteurs horizontaux peuvent équiper une PAC à détente directe, une PAC à fluides intermédiaires ou une PAC mixte.

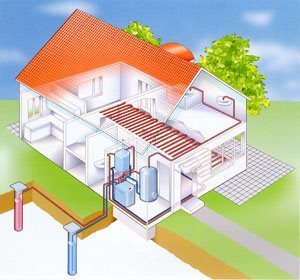

Les capteurs verticaux sont constitués de deux tubes de polyéthylène formant un U installés dans un forage (jusqu’à 80 m de profondeur) et scellés dans celui-ci par du ciment. Dans la plupart des cas, on réalise plusieurs forages qui doivent être distants d’au moins 10 m.
On y fait circuler en circuit fermé de l’eau additionnée de liquide antigel.
